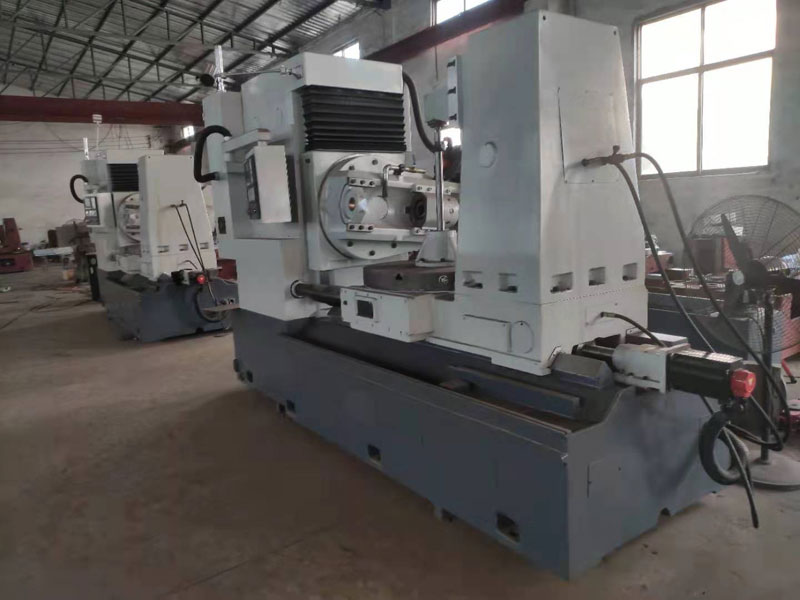

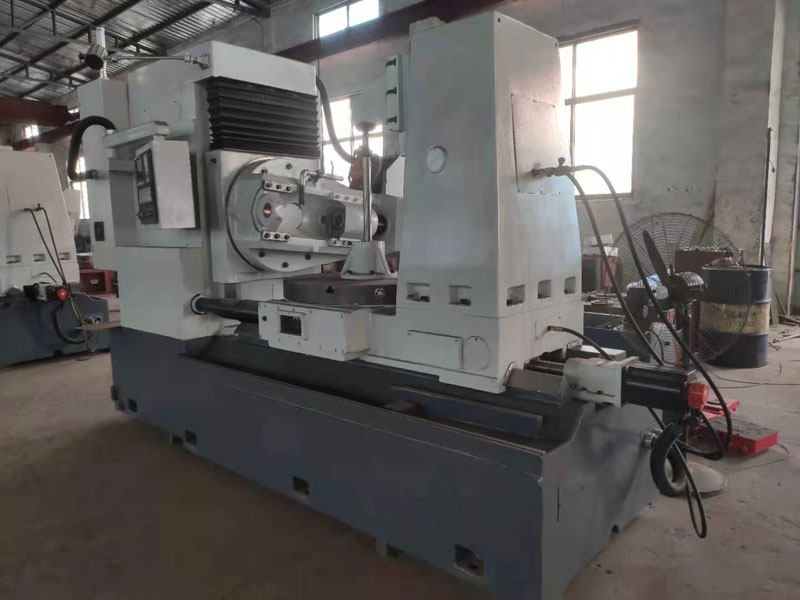

YK31125CNC4数控全自动滚齿机
发布时间:2020-03-23
YK31125 CNC4四轴数控全自动滚齿机
主要技术参数配置
采用南京达风四轴滚齿机专用系统实现四轴联动
可加工直齿、斜齿、小锥度、鼓型等齿轮，斜齿可轻松实现45°齿型
可加工花键、少齿数齿轮等特种齿轮
机床床身立柱等主要铸件采用高筋板结构和矩形大平面贴塑导轨，结构紧凑，刚性足
机床传动链短、精度高，加工精度可以达到6级
主轴采用大功率伺服电机，可实现切削范围内无级调速
尾座顶尖采用液压自动控制
| 最大加工模数 | 钢材 | 14毫米 |
| 铸铁 | 16毫米 | |
| 加工直齿时最大工件直径 | 有后立柱 | 1000毫米 |
| 无后立柱 | 1250毫米 | |
| 加工直齿时最大工件宽度（中心距450毫米≥400） | 450毫米 | |
| 刀架滑板最大行程 | 470毫米 | |
| 刀具轴线离工作台面距离 | 最大 | 690毫米 |
| 最小 | 220毫米 | |
| 刀具轴线离工作台轴线距离 | 最大 | 750毫米 |
| 最小 | 100毫米 | |
| 主轴锥孔 | 莫氏6号 | |
| 刀具最大尺寸 | 直径 | 260毫米 |
| 长度 | 300毫米 | |
| 刀具可换心轴直径 | 27、32、40、50、60毫米 | |
| 刀具最大轴向移动量 | 100毫米 | |
| 工作台最大载重量 | 3吨 | |
| 工作台直径/蜗轮直径 | 1000毫米/825毫米 | |
| 工作台孔径 | 220毫米 | |
| 工件心轴座孔锥度 | 莫氏6号 | |
| X/Y/C/Z转速范围 | 无级 | |
| X轴伺服电机 | 23N | |
| Z轴伺服电机 | 27N | |
| C轴伺服电机 | 32N | |
| Y轴伺服电机 | 75N | |
| 液压油泵电动机功率及额定转速 | N＝2.2千瓦940转分 | |
| 冷却油泵电动机功率及额定转速 | N＝0.4千瓦2800转/分 | |
| 机床轮廓尺寸（长×宽×高） | 3750×2040×2500毫米 | |
| 机床重量 | 12500kg | |
二 主要外购件清单
| 序号 | 名称 | 规格型号 | 数量 | 产地 |
| 1 | CNC控制系统 | DF-1000MH | 1套 | 国产,DF |
| 2 | X向伺服电机 | 23NM | 1台 | 国产,DF |
| 3 | Z向伺服电机 | 27NM | 1台 | 国产DF |
| 4 | 滚刀C向伺服电机 | 32NM | 1台 | 国产,DF |
| 5 | 滚刀Y向伺服电机 | 75NM | 1台 | 国产,DF |
| 6 | 润滑油泵 | 1.2L | 1件 | 国产 |
| 7 | 冷却油泵 | 400W | 1件 | 国产 |
| 8 | 主要电器元件 | 德力西 | 1套 | 国产 |
三、随机技术文件
| 1 | 产品合格证 | YK31125 | 1 |
| 2 | 精度检验单 | YK31125 | 1 |
| 3 | 使用说明书 | YK31125 | 1 |
| 4 | 系统参数手册 | 1 | |
| 5 | 系统编程手册 | 1 | |
| 6 | 系统操作手册 | 1 |
四、装箱单
| 序号 | 名称 | 型号 | 数量 |
| 1 | 呆口扳手 | 17/19mm | 1 |
| 2 | 三爪卡盘（含座） | 特殊附件，需定做另计费 | 1 |
| 3 | 摇把 | 1 | |
| 4 | 调整垫铁 | 200mm | 8 |
| 5 | 刀杆 | 27、32、40、50 | 4 |
| 6 | 拉杆 | M12 | 1 |
