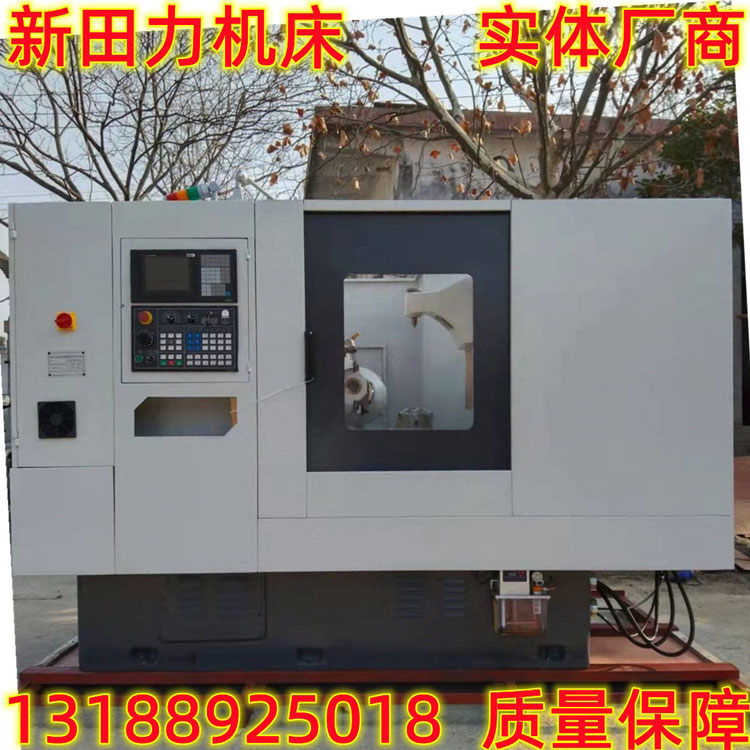

YK3180H型CNC四轴数控滚齿机
发布时间:2020-03-23
YK3180CNC4四轴数控全自动滚齿机技术参数
采用北京凯恩帝四轴滚齿机专用系统实现四轴联动
可加工直齿、斜齿、小锥度、鼓型等齿轮，斜齿可轻松实现45°齿型
可加工花键、少齿数齿轮等特种齿轮
机床床身、立柱等主要铸件采用高筋板结构和矩形大平面贴塑导轨，结构紧凑，动静刚强
机床传动链短、精度高，加工精度可以达到6级
主轴采用大功率伺服电机，可实现切削范围内无级调速
尾座顶尖采用液压自动控制
| 项 目 | 单位 | 参数值 |
| 最大切削模数 钢材 | mm | 8 |
| 铸铁 | mm | 10 |
| 加工直齿园柱齿轮最大直径 有小立柱 | mm | φ550 |
| 加工圆柱斜齿轮最大直径 30度，左右螺旋角 | mm | φ370 |
| 45度，左右螺旋角 | mm | φ250 |
| 加工圆柱斜齿轮刀架行程 30度螺旋角（右旋） | mm | 160 |
| 30度螺旋角（左旋） | mm | 240 |
| 加工圆柱斜齿轮刀架行程 45度螺旋角（右旋） | mm | 65 |
| 45度螺旋角（左旋） | mm | 105 |
| 刀架滑板最大行程 | mm | 240（可选440） |
| 工作台最大行程 | mm | 250 |
| 滚刀芯轴至工作台中心距离 最大 | mm | 310 |
| 最小 | mm | 20 |
| 最大加工螺旋角 | 度 | 45 |
| 主轴锥孔锥度 | 莫氏 | 4 |
| 滚刀可换芯轴 | mm | 27 32 40 |
| 滚刀最大直径 | mm | 1600 |
| 工作台孔直径 | mm | 60 |
| 工作台芯轴直径 | mm | 30（可选快换夹具） |
| 滚刀主轴转速 | 无级r/mm | 0-570 |
| 径向进给速度 | r/mm | 0-2000 |
| 轴向进给速度 | r/mm | 0-2000 |
| X轴，Z轴伺服电机 | N.M | 10 |
| 滚刀C轴伺服电机 | N.M | 32 |
| 滚刀Y轴 | N.M | 15 |
| 泵电机 | w | 90 |
| 液压泵电机 | kw | 1.1 |
| 机床外型 | 2900*1550*1900 | |
| 机床净重/毛重 | kg | 5500 |
二 主要外购件清单
序号 | 名称 | 规格型号 | 数量 | 产地 |
| 1 | CNC控制系统 | K1000TFi | 1套 | 国产,KND |
| 2 | X,Z向伺服电机 | 10NM | 2台 | 国产,KND |
| 3 | 滚刀C向伺服电机 | 32NM | 1台 | 国产,KND |
| 4 | 滚刀Y向伺服电机 | 15NM | 1台 | 国产,KND |
| 5 | 润滑油泵 | 1.2L | 1件 | 国产 |
| 6 | 冷却油泵 | 90W | 1件 | 国产 |
| 7 | 主要电器元件 | 德力西 | 1套 | 国产 |
三、随机技术文件
| 1 | 产品合格证 | YK3180H | 1 |
| 2 | 精度检验单 | YK3180H | 1 |
| 3 | 使用说明书 | YK3180H | 1 |
| 4 | 系统参数手册 | 1 | |
| 5 | 系统编程手册 | 1 | |
| 6 | 系统操作手册 | 1 |
四、装箱单
序号 | 名称 | 型号 | 数量 |
| 1 | 呆口扳手 | 17/19mm | 1 |
| 2 | 三爪卡盘（含座） | 160mm | 1 |
| 3 | 摇把 | 1 | |
| 4 | 调整垫铁 | 200mm | 4 |
| 5 | 刀杆 | 27,32,40 | 3 |
| 6 | 拉杆 | M12 | 1 |
