Y3180H普通滚齿机

发布时间:2017-11-27

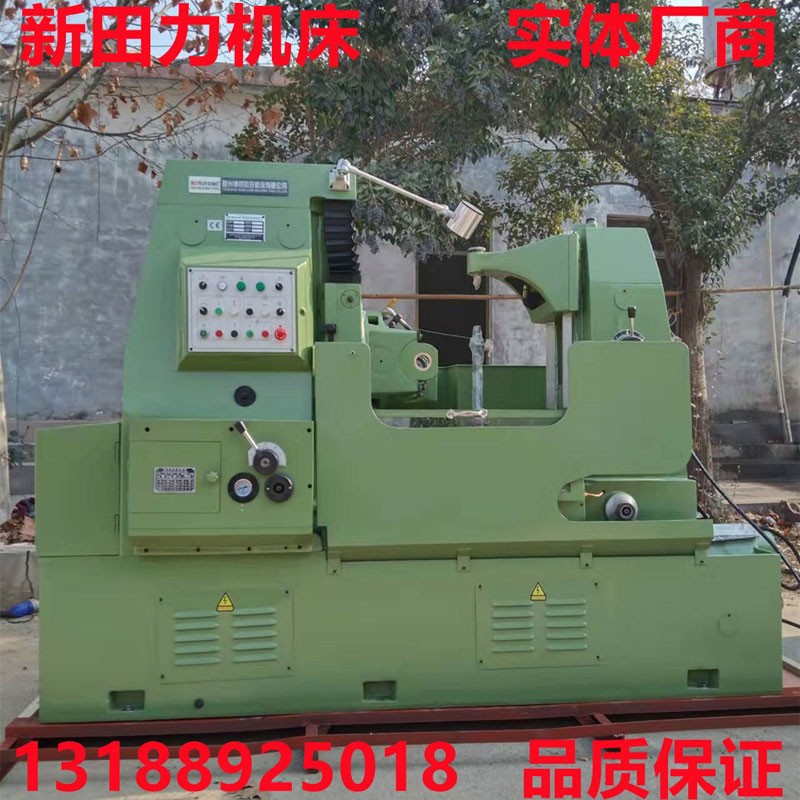

Y3180H普通滚齿机






Y3180H型滚齿机,在正常使用情况下,按照“GB8064-87”《滚齿机精度标准》其加工精度可达到国标7级精度。本机床具有液压平衡装置,可加工园柱型正齿轮,圆柱螺旋齿轮和涡轮等工件,可作顺铣法或逆铣法加工,生产效率高,操作简便。Y3180H液压滚齿机,采用齿轮滚刀以展成法滚切圆柱直齿轮、斜齿轮及花键等。适于单件、小批或成批生产齿轮加工。主要电气、液压元件采用国内知名厂家品牌产品。在床身、立柱等主要关键铸件采用双层壁,高筋板结构,其结构紧凑,动静刚度强、精度高。机床采用工作区半密封防护罩,不漏油,消除滚齿时渗、漏油对生产环境的污染,可根据用户的要求选配部分特殊的功能部件。机床刚性强,工作精度稳定,操作方便。机床可按顺铣或逆铣方式工作。机床带有自动停机机构、安全装置和自动润滑系统,按《滚齿机 精度检验》GB/T8064-1998标准。根据加工齿轮模数大、小,可以一次或多次进给,其精加工精度可达到GB/T10095-2001《渐开线圆柱齿轮精度》的7级精度。

Y3180H滚齿机参数
最大工件直径有小立柱:550m工作台孔直径80mm
无小立柱:800mm
最大模数10mm工件必轴座孔锥度莫氏5号
最大加工宽度300mm工作台直径650mm
工件最少齿数Z最少主轴转速级数8级40-200r/min
K滚刀头数及转速范围
刀架最大垂直行程350mm刀架滑板快速移动速度不大于540mm/min
刀架最大回旋角度240°工作台快速移动速度不大于500m/min
滚刀轴心到工作台面的距离最大585mm工作台面到外支架轴承端面的距离最小400mm
最小235mm最大600mm
主轴孔锥度莫氏5号轴向进给量级数及进给量范围12级0.4-4mm/r
允许安装滚刀的最大直径180mm主电动机功率及同步转速N=5.5KW   1500r/min
最大长度180mm
滚刀最大轴向移动量50mm轴向快速电动机功率及同步转速N=1.1KW   1500r/min
滚刀心轴直径ф22   ф27 ф32 ф40mm工作台快速电动机功率及同步转速N=0.55KW,1500r/min
液压泵电动机功率同步转速N=1.1KW,910r/min
滚刀轴心到工作台轴心间的距离最大   550mm机床重量级5500kg
最小 50mm
工作台液压快速移动距离50mm机床轮廓尺寸2752X1490X1870mm
