普通滚齿机

Y3150/3型滚齿机

发布时间:2020-03-23

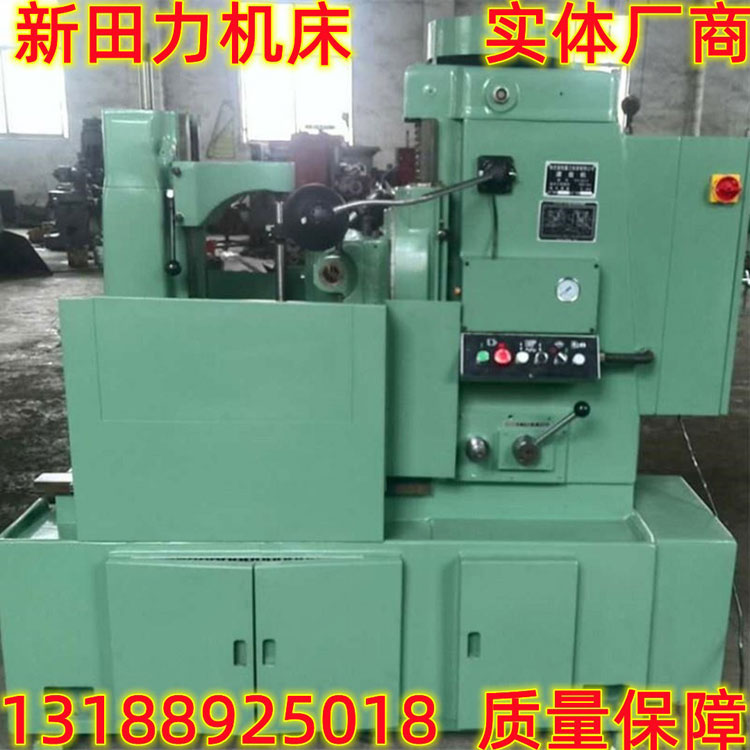

Y3150/3型滚齿机







Y3150/3型滚齿机,在正常使用情况下,按照“GB8064-87”《滚齿机精度标准》其加工精度可达到国标7级精度。本机床具有液压平衡装置,可加工园柱型正齿轮,圆柱螺旋齿轮和涡轮等工件,可作顺铣法或逆铣法加工,生产效率高,操作简便。

最大切削模数 钢材5mm
 铸铁6mm
加工直齿圆柱齿轮最大直径 有外支架350mm
 无外支架500mm
加工圆柱螺旋齿轮最大直径 当旋转角度为30°时370mm
 当旋转角度为45°时250mm
 滚刀的最大垂直行程长度 260mm
 最大滚切长度240mm
 滚刀心轴至工作台中心线间的距离 最大320mm
 最小(工作台台面到滚刀心轴的距离小于85mm时为30mm)2.5mm
工作台面至滚刀心轴中心线的最小距离170mm
滚刀可换新轴直径22 27 32mm
滚刀最大直径120mm
工作台孔直径60mm
工作台心轴直径30mm
滚刀主轴转速 级数8级
 范围50~275转/分
工件每转滚刀垂直进给量0.24~4.25毫米/转
主电机功率3kw
主电机转速1430转/分
泵电机功率0.125kw
泵电机转速2790转/分
机床重量2400kg
机床外形尺寸(长×宽×高)1825×935×1730mm
