YK3150E型CNC四轴数控滚齿机

发布时间:2020-03-24

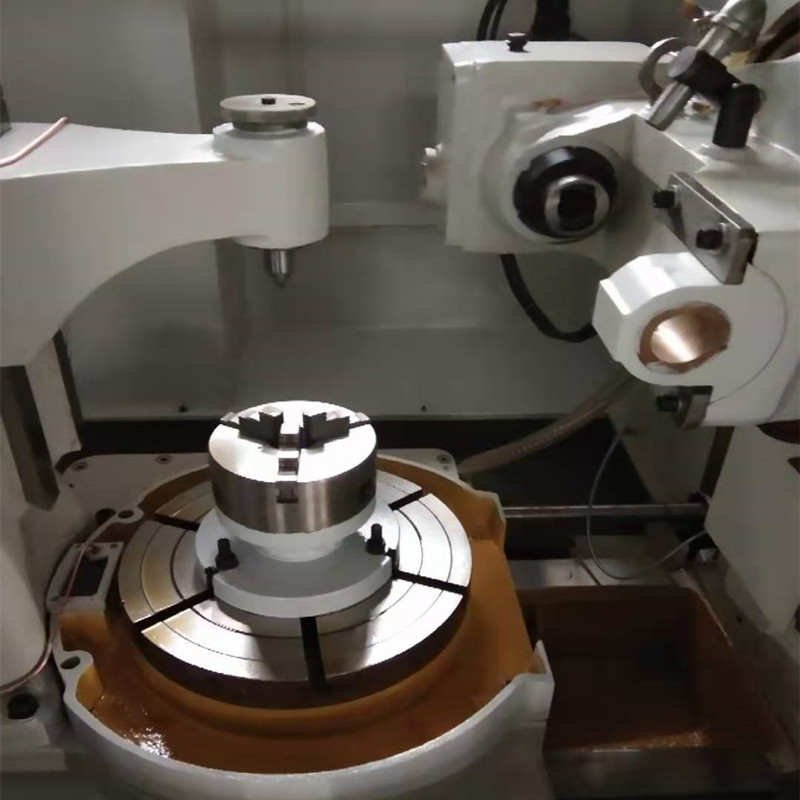

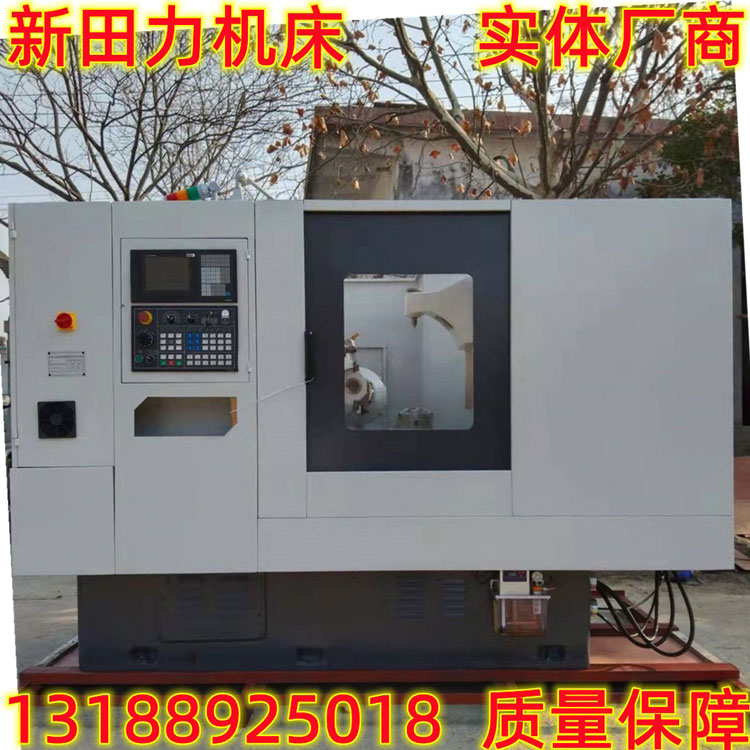

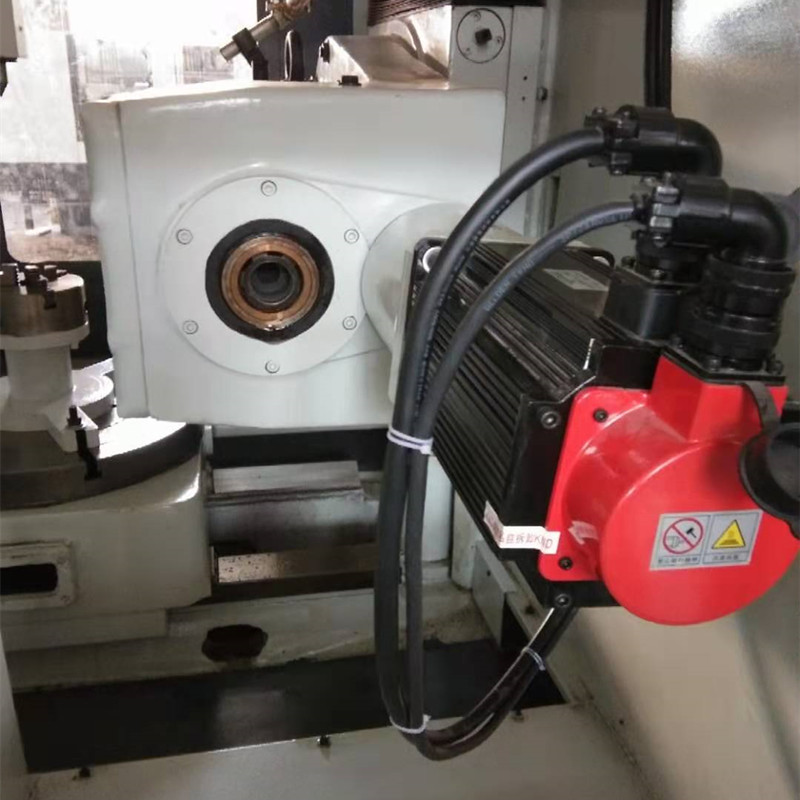

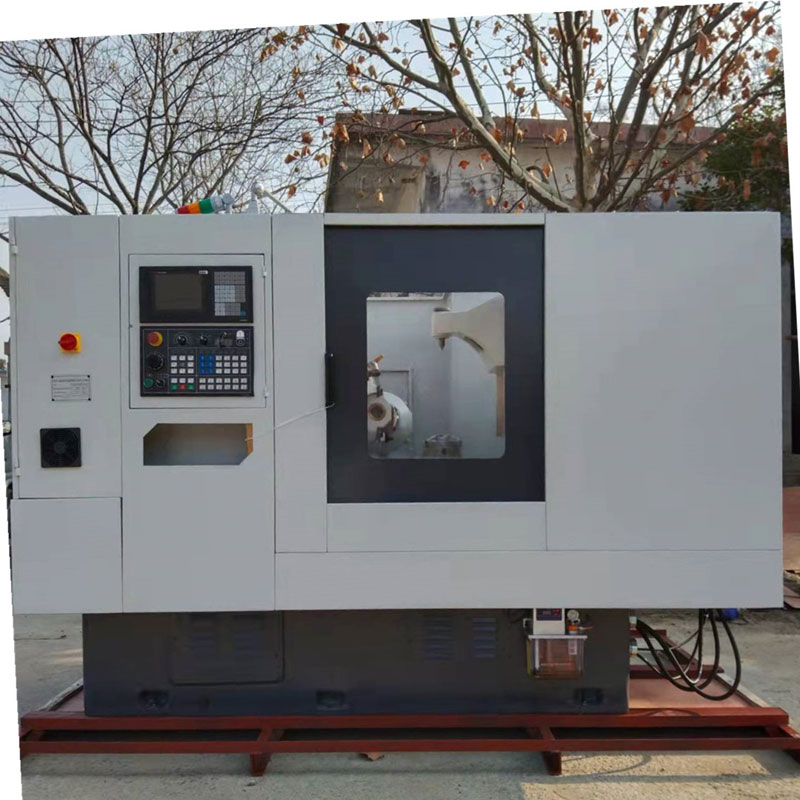

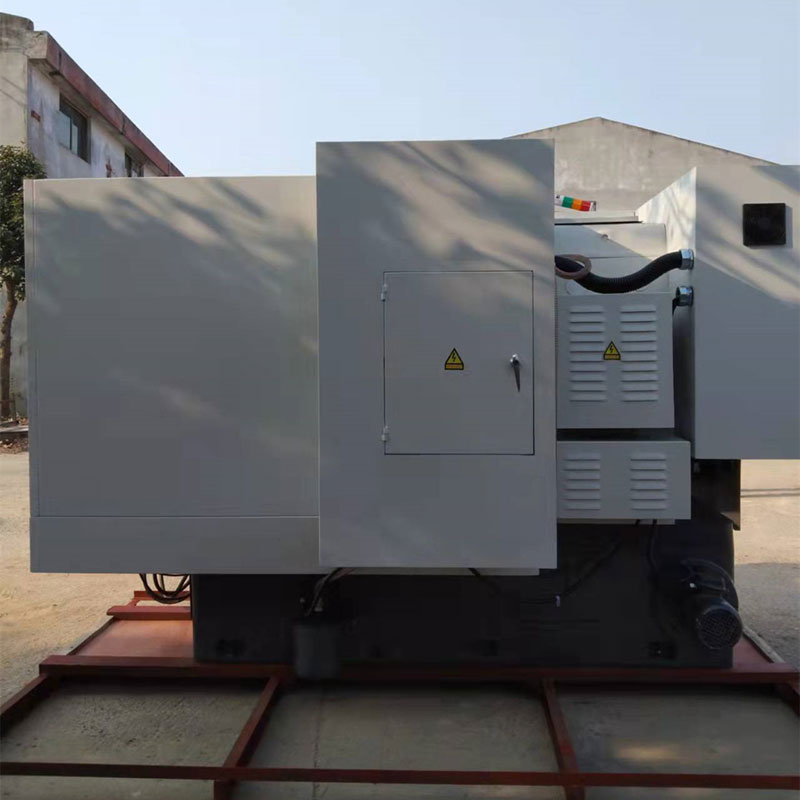

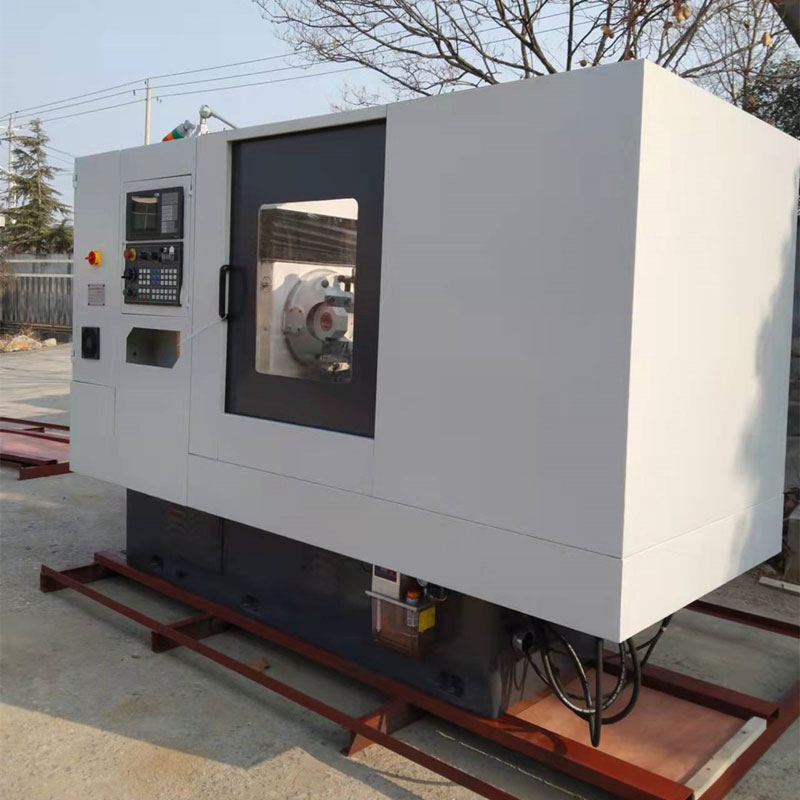

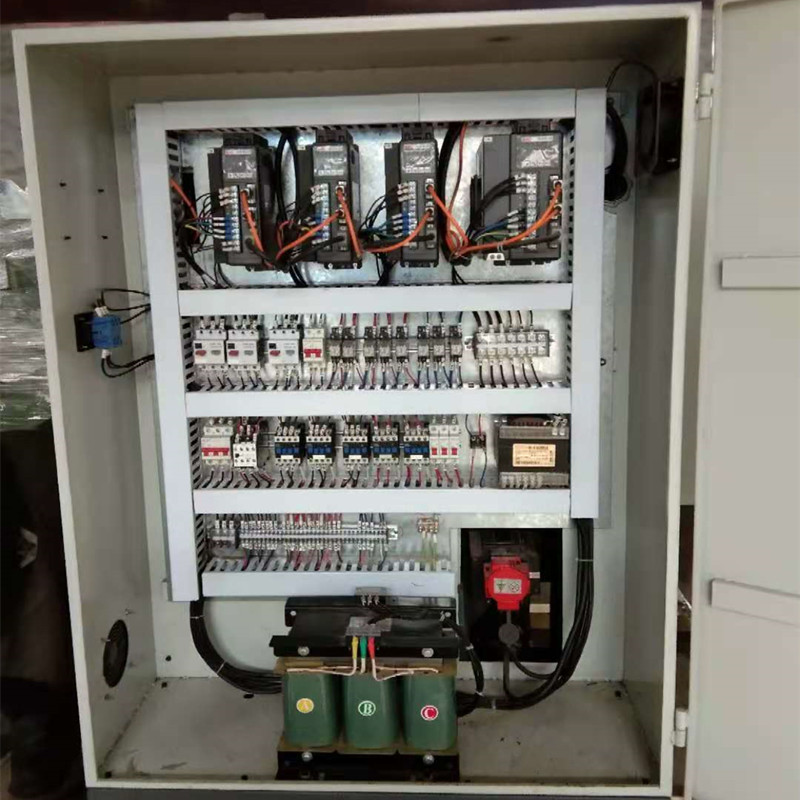

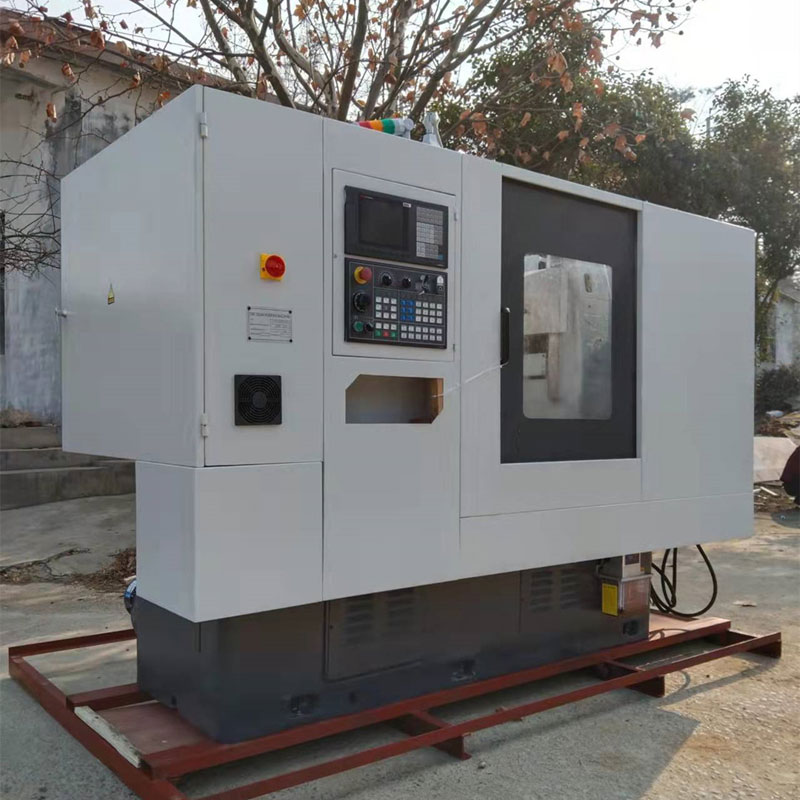

YK3150E型CNC四轴数控滚齿机








YK3150E CNC4四轴数控全自动滚齿机
 技术参数
 采用北京凯恩帝四轴滚齿机专用系统实现四轴联动
 可加工直齿、斜齿、小锥度、鼓型等齿轮,斜齿可轻松实现45°齿型
 可加工花键、少齿数齿轮等特种齿轮
 机床床身、立柱等主要铸件采用高筋板结构和矩形大平面贴塑导轨,结构紧凑,动静刚强
 机床传动链短、精度高,加工精度可以达到6级
 主轴采用大功率伺服电机,可实现切削范围内无级调速
 尾座顶尖采用液压自动控制

项   目单位参数值
最大切削模数    钢材  mm8
                铸铁mm10
加工直齿园柱齿轮最大直径                   有小立柱mmφ500
加工圆柱斜齿轮最大直径                    30度,左右螺旋角mmφ370
45度,左右螺旋角mmφ250
加工圆柱斜齿轮刀架行程                    30度螺旋角(右旋)mm160
30度螺旋角(左旋)mm240
加工圆柱斜齿轮刀架行程                    45度螺旋角(右旋)mm65
45度螺旋角(左旋)mm105
刀架滑板最大行程mm240(可选440)
工作台最大行程mm250
滚刀芯轴至工作台中心距离                   最大mm310
                                           最小mm20

最大加工螺旋角45
主轴锥孔锥度莫氏4
滚刀可换芯轴mm22   27  32
滚刀最大直径mm120
工作台孔直径mm60
工作台芯轴直径mm30(可选快换夹具)
滚刀直径.主轴转速无级r/mm150mm,3000r左右
径向进给速度r/mm0-2000
轴向进给速度r/mm0-2000
X轴,Z轴伺服电机N.M10
滚刀C轴伺服电机N.M27
滚刀Y轴N.M10
泵电机w90
液压泵电机kw1.1
机床外型 2600*1450*1900
配置电动排屑机装置1
机床净重/毛重kg5000

二 主要外购件清单


     序号
名称规格型号数量产地
1CNC控制系统K1000TFi1套国产,KND
2X,Z向伺服电机10NM2台国产,KND
3滚刀C向伺服电机27NM1台国产,KND
4滚刀Y向伺服电机10NM1台国产,KND
5润滑油泵1.2L1件国产
6冷却油泵40W1件国产
7主要电器元件德力西1套国产

三、随机技术文件

1产品合格证YK3150E1
2精度检验单YK3150E1
3使用说明书YK3150E1
4系统参数手册 1
5系统编程手册 1
6系统操作手册 1

四、装箱单


     序号
名称型号数量
1呆口扳手17/19mm1
2三爪卡盘(含座)160mm1
3摇把 1
4调整垫铁200mm4
5刀杆22,27,323
6拉杆M121
